Рециркуляционные насосы широко используются в системах отопления и горячего водоснабжения. Их основная задача — обеспечить циркуляцию теплоносителя или воды в замкнутом контуре. Рассмотрим подробнее их устройство, принцип действия и особенности применения.
Конструкция рециркуляционного насоса
Рециркуляционный насос состоит из корпуса с подводящим и отводящим патрубками, рабочего колеса и электродвигателя. В большинстве случаев используются центробежные насосы, в которых жидкость закручивается рабочим колесом и под действием центробежной силы выталкивается по спирали корпуса наружу.
Существуют одноступенчатые и многоступенчатые конструкции. В многоступенчатых насосах устанавливают несколько рабочих колес на одном валу, что позволяет создавать высокое давление.
Корпус насоса чаще всего изготавливают из чугуна или нержавеющей стали. Рабочее колесо — из различных полимеров или металлов. Выбор материалов зависит от рабочей среды.
Принцип работы
Принцип действия рециркуляционного насоса заключается в следующем:
Жидкость поступает в насос через входной патрубок и попадает в рабочее колесо. Оно вращается от электродвигателя и за счет силы трения ускоряет жидкость.
В результате воздействия центробежной силы жидкость выталкивается по спирали корпуса насоса к выходному патрубку.
За счет разности давлений на входе и выходе жидкость протекает по замкнутому контуру системы отопления или ГВС.
Таким образом происходит циркуляция теплоносителя или воды. Производительность насоса регулируется изменением частоты вращения рабочего колеса.
Области применения
Рециркуляционные насосы широко используются:
- В системах водяного отопления — для циркуляции теплоносителя по замкнутому контуру от котла к радиаторам и обратно в котел.

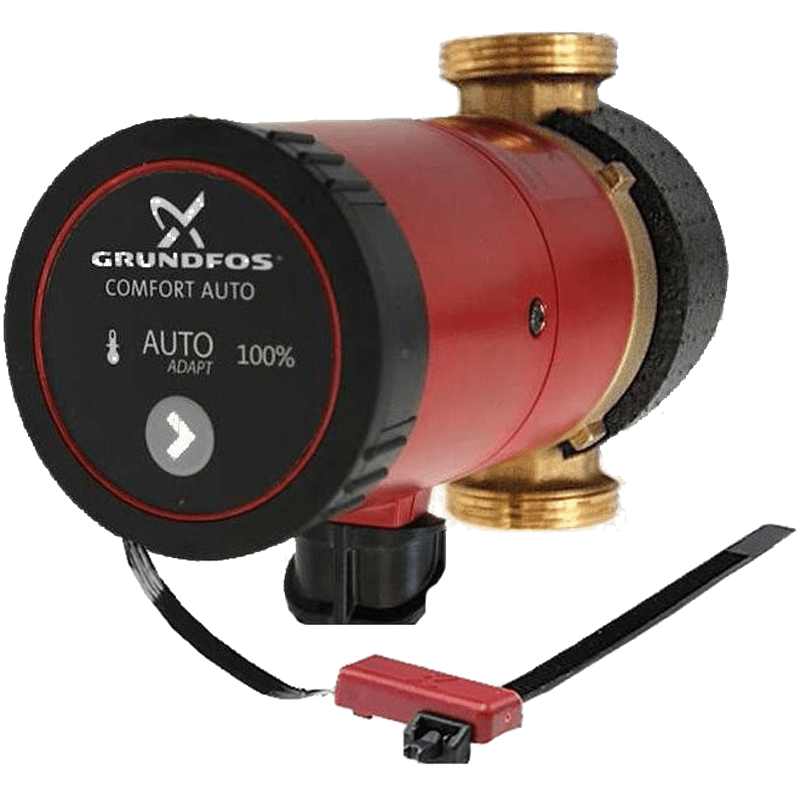

- В системах ГВС — для циркуляции горячей воды между водонагревателем и водоразборными точками.
- В промышленных технологических процессах — для транспортировки жидких сред (нефтепродуктов, химических растворов и др.).
- В системах кондиционирования — для циркуляции охлажденной воды.
- В оборудовании аквапарков, бассейнов — для циркуляции и фильтрации воды.
Управление и автоматика
Современные рециркуляционные насосы оснащают системами автоматического управления. Они позволяют поддерживать заданные параметры (давление, температуру, расход) и оптимизировать работу насоса.
Широко используются частотные преобразователи, которые регулируют производительность посредством изменения частоты вращения двигателя.
Также применяют датчики давления и температуры, связанные с системой автоматики. Они обеспечивают обратную связь и корректируют работу насоса.
Благодаря автоматике достигается экономия электроэнергии и оптимальный режим работы всей системы.
